andmebaasi diagramm – andmete skeem

Mudelid:

• „olemus-seosed” – OLEMID – SEOSED
• „olemus-atribuutid-seosed” – OLEMID – ATRIBUUTID – SEOSED
• hierarhiline mudel – hierarhiline mudel
• relatsiooniline mudel – relatsiooniline mudel / andmemudel

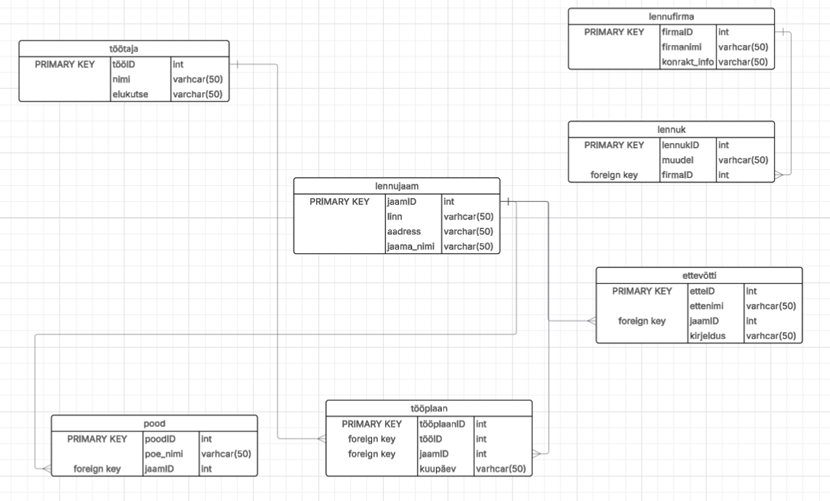

See andmebaasi skeem (ER-diagramm) on loodud lennujaama infrastruktuuri, personali ja lennupargi haldamiseks.

Siin on lühike ülevaade selle loogilisest struktuurist:

• Lennujaam ja selle objektid: Keskne olem on lennujaam. Sellega on seotud selle territooriumil asuvad rajatised: pood (poed) ja ettevõtti (muud ettevõtted).
• Lennufirmad ja lennupark: Tabel lennufirma on seotud tabeliga lennuk üks-mitmele suhtega (ühel lennufirmal võib olla mitu lennukit).
• Personal ja töögraafik: Süsteemis on tabel töötaja. Kuna üks töötaja võib töötada erinevates lennujaamades ja lennujaamas on palju töötajaid, on nende seos lahendatud vahetabeli tööplaan kaudu. See seob omavahel töötaja ID, lennujaama ID ja tööpäeva (kuupäev).
